智能容積式換熱機組適應于住宅、機關、廠礦、醫院、賓館、學校等場合的采暖、洗澡和空調系統。整體式換熱機組既可用于水—水交換，也可用于汽—水交換。該機組是由換熱器、循環泵、補水泵、電控柜、過濾器、底座、管路、閥門、儀表等組成，并可加裝自動定壓補水裝置、水處理設備、水箱、水泵變頻控制、溫控閥、遠程通訊控制等，從而構成一個完整的熱交換站。該機組具有標準化、模塊化的設計，配置齊全，安裝方便、高效節能，山西容積式換熱器機組已廣泛應用于小區集中供熱、中央空調、生活用水、企業生產工藝用水等系統中。

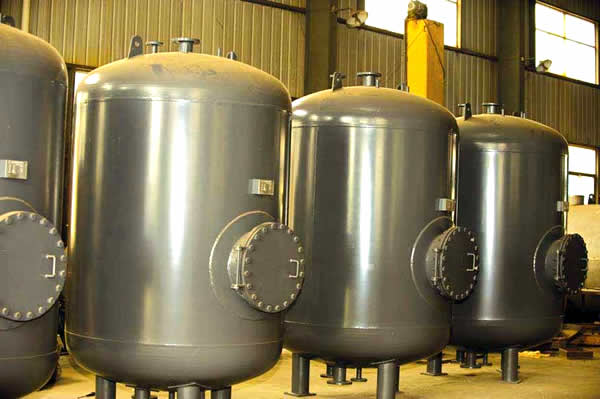

容積式換熱器

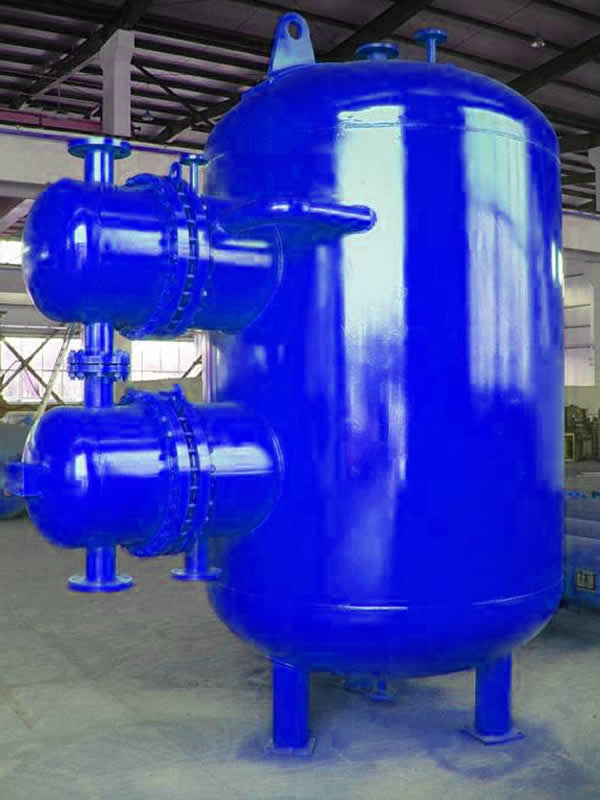

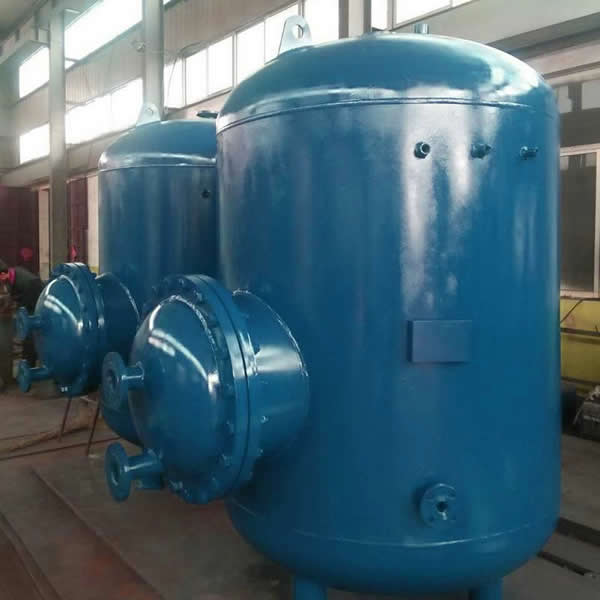

半容積式水水換熱器 碳鋼襯銅

新型容積式換熱器系國家建設部建筑設計院在吸取RV-02系列容積式換熱器優點的基礎上進行重大改進的新型容積式換熱器，各項熱力性能及綜合指標均處高于國內同類產品。在一般工業及民用建筑的熱水供應系統中得到了廣泛的應用。

山西容積式換熱器性能特點

1、熱媒和被加熱水流速得到了較大提高，傳熱系數K得到了大幅度的提高；
2、換熱充分。汽-水換熱時能將凝結水的出水溫度降至約50℃，簡化了換熱系統，可以更加有效的節能；
3、冷水區小，容積利用率高；
4、罐體占地面積小，抽出管束所需空間小，而且只需單方向抽管，減少了維修空間，節省投資；
5、保持了容積式換熱器貯水量大，被加熱水測壓頭損失?。ā?.003MPa）的優點，有利于系統冷熱水壓力平衡。

山西容積式換熱器工作原理

1、提高熱媒與被加熱水的流速，使熱媒與被加熱水的換熱由層流換熱轉變?yōu)槲闪鲹Q熱；
2、充分利用罐體內初次加熱時冷、熱水的密度差，使其形成自然循環，將罐體底部的冷水加熱；

新型半容積式熱交換器是在對具有高水平的國外同型熱交換器作了很大的結構工藝改進的基礎上推出的新產品，是本廠從建設部引進的新型產品。其熱力性能參數經國家熱工測試單位-機電部華北工業鍋爐測試中心測定，均超過國外同型設備，半容積式換熱器是我公司研發的新型換熱器。它的傳熱選用了懸壁浮動盤管的形式，蒸汽在加熱熱水的過程中，使盤管束產生一種高頻顫動，大大提高了傳熱能力。同時該設備還具有結構獨特、性能優越、傳熱高效、換熱效果好、節約能源、維修方便等特點。半容積式換熱器主要原理

1、SYHRV系列半容積式水加熱器是根據國家標準設計生產的半容積式換熱器。
2、提高熱媒與被加熱水的流速，變層流換熱為紊流換熱。
3、將換熱部分與貯熱部分完全隔開，達到既提高換熱效果又使貯熱部分全部貯存熱水消除冷、滯水區之目的。

半容積式換熱器結構特點

1、將一組改進型的快速換熱器內置在貯熱容器內，換熱器與容器完全隔開，其間由設在換熱器殼體上的出水管在容器內將兩者連通。
2、快速換熱器為U型管結構，其布置既可使其較大幅度的提高K值和增大換熱面積，又保持了U型管之間合適的凈距，被加熱水側有較大過水斷面，水頭損失小，且方便除垢檢修。

半容積式換熱器性能特點

1.換熱量高
半容積式換熱器的換熱部分為改進的快速換熱結構，傳熱系數K值高，換熱面積大，單罐換熱能力為同容積導流型容積式水加熱器的1.5~2.0倍。
2.容積利用率高
該系列產品換熱與貯熱兩部分完全隔開，貯熱部分貯存的全是換熱部分的熱水，無冷、溫水進入其內。因此罐內無冷、溫水區，具有很高的容積利用率。
3.被加熱水側水頭損失≤0.5m
保持了容積式水加熱器的水壓波動小。水頭損失低，有利于保持系統冷熱水壓力平衡之優點。
4.貯熱部分貯存有≥15min
設計小時耗熱量的調節容積，熱媒可按設計小時耗熱量供給，無需加大熱媒負荷。罐內被加熱水的溫度變化比較平緩，采用可靠、較靈敏的溫控裝置即可滿足自動控制水溫之要求。
5.換熱較充分
當以蒸汽壓力≤0.4MPA的飽和蒸汽為熱媒時。凝結水出水溫度約70~75℃，滿足一般蒸汽鍋爐要求凝結水回水溫度≤80℃的要求。
6.與容積式水加熱相比，罐體小、重量輕，方便安裝檢修。

半容積式水水換熱器使用說明
1.安裝時，設備與設備之間的凈距離為700mm，設備與墻體的凈距離為1000mm。
2.為保證設備運行安全，換熱器的頂部須裝安全閥，其開啟壓力宜為熱水系統工作壓力的1.05倍，且不得大于換熱器本體的設計壓力。
3.安全閥的安裝與使用應符合國家質量技術監督局《固定式壓力容器安全技術監察規程》的規定。
4.為防止安全閥工作失效，系統內應設膨脹水箱或壓力膨脹罐與換熱器相連。
5.電動溫控閥靈敏度宜控制在設定溫度±5℃以內。
6.換熱器在熱水供應系統安裝調試完成后，在外表面作保溫層。
7.為延長換熱器的使用壽命，減少維修工作量及節約能源，保持高效換熱，當被加水的總硬度大于等于300mg/L（以CaCO3計）時，宜采取適宜的水質軟化或水質穩定防垢措施。
8.為確保供水質量，及時排除殼體內下部沉積的污物，換熱器每周應開排污閥1~2次，進行排污。每年定期對換熱管進行除垢，步驟如下:①放凈殼體內的水；②關閉進出水口 ；③打開進汽閥和冷凝水閥門排凈管內存水，然后關閉冷凝水閥門，大約5 -6分鐘突然關閉進汽閥門，打開冷水閥門和底部排污閥門，使換熱盤管突然冷卻，同時排掉脫落水垢，連續3~4次即可全部排凈,設備繼續投入運行。
9.為延緩結垢，減少維修工作量，被加熱水終溫宜控制在50-60℃之間。
10.換熱器使用中應定期檢驗，每年至少進行一次外觀檢查，每三年至少進行一次內外部檢驗，每六年至少進行一次全面檢驗。
